Biến dòng là gì? Cấu tạo, nguyên lý hoạt động?

1. Biến dòng là gì?

Biến dòng đo lường (hay còn được gọi là cảm biến dòng) là một thiết bị được sử dụng để đo lường dòng điện trong mạch điện. Nó hoạt động bằng cách sử dụng hiệu ứng từ trường để tạo ra một tín hiệu điện tử tỉ lệ với dòng điện được đo. Các loại biến dòng đo lường phổ biến bao gồm biến dòng hạ thế, biến dòng trung thế và biến dòng cao thế.

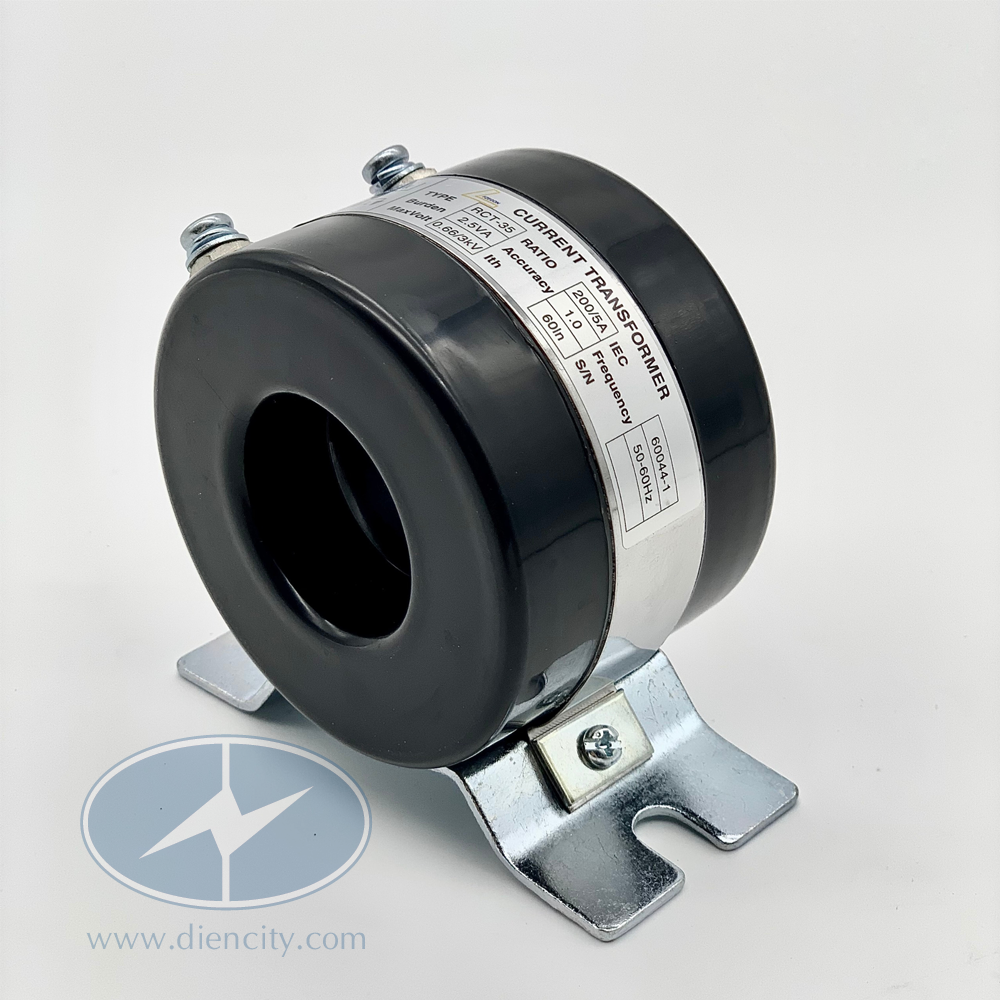

Biến dòng tròn của hãng KDE

2. Tại sao phải sử dụng biến dòng đo lường?

Sử dụng biến dòng đo lường để đo lường dòng điện có nhiều lợi ích như sau:

An toàn:

Biến dòng đo lường cho phép đo dòng điện mà không cần phải tiếp xúc trực tiếp với các dây dẫn dòng điện, giúp giảm nguy cơ bị điện giật và các tai nạn liên quan đến điện.

Độ chính xác:

Biến dòng đo lường cung cấp cho người dùng độ chính xác cao trong việc đo lường dòng điện, giúp đảm bảo rằng dòng điện được điều khiển và kiểm soát chính xác trong các ứng dụng điện tử.

Tiện lợi:

Biến dòng đo lường có thể được dùng trong môi trường công nghiệp và dân dụng, vì chúng có khả năng chịu được điều kiện khắc nghiệt và dễ dàng sử dụng.

Tính linh hoạt:

Biến dòng đo lường có thể được sử dụng trong các ứng dụng đo lường dòng điện khác nhau, từ các mạch điện tử đơn giản đến các hệ thống điện lực phức tạp.

3. Cấu tạo của biến dòng đo lường

Biến dòng đo lường có cấu tạo đơn giản và bao gồm các thành phần chính sau:

Lõi biến dòng:

Là bộ phận quan trọng nhất của biến dòng đo lường. Lõi được làm bằng vật liệu từ tính, được thiết kế với hình dạng và kích thước phù hợp để tạo ra hiệu ứng từ trường cần thiết để đo dòng điện.

Cuộn dây:

Cuộn dây được quấn xung quanh lõi biến dòng và kết nối với đầu vào và đầu ra của thiết bị đo lường.

Vỏ bảo vệ:

Vỏ bảo vệ giúp bảo vệ các bộ phận bên trong biến dòng khỏi các yếu tố bên ngoài như bụi bẩn, độ ẩm và va đập.

Đầu vào và đầu ra:

Đầu vào và đầu ra của biến dòng được thiết kế để kết nối với mạch điện cần đo lường dòng điện.

Mạch điện tử:

Một số biến dòng đo lường được tích hợp với các mạch điện tử để tạo ra tín hiệu đầu ra chuẩn xác hơn và giúp đo lường và xử lý dữ liệu dễ dàng hơn.

Các thành phần này được lắp ráp và bảo vệ trong vỏ của biến dòng đo lường để tạo thành một thiết bị đo lường dòng điện hoàn chỉnh. Cấu tạo của biến dòng đo lường phụ thuộc vào loại thiết bị và các yêu cầu đo lường cụ thể.

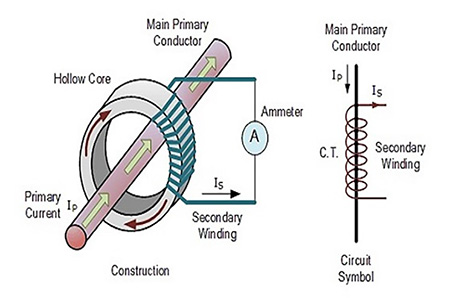

Cấu tạo của biến dòng

4. Nguyên lý hoạt động của biến dòng đo lường

Nguyên lý hoạt động của biến dòng đo lường dựa trên hiệu ứng từ trường của dòng điện. Khi dòng điện chạy qua lõi biến dòng, nó tạo ra một trường từ tính xung quanh lõi. Hiệu ứng từ trường này sẽ kích hoạt một điện thế trong cuộn dây của biến dòng đo lường, gọi là điện thế đầu ra. Điện thế đầu ra này có giá trị tương đương với dòng điện đầu vào, nhưng với mức độ điện áp thấp hơn.

Biến dòng đo lường có thể được thiết kế để đo các mức dòng điện khác nhau, từ vài mA đến hàng ngàn A. Với mỗi mức dòng điện cần đo, biến dòng đo lường có lõi và cuộn dây phù hợp để tạo ra hiệu ứng từ trường cần thiết để đo lường dòng điện đó.

Ngoài ra, một số biến dòng đo lường có thể được thiết kế để tạo ra tín hiệu đầu ra theo thời gian thực, giúp giảm thiểu độ trễ và đảm bảo độ chính xác cao hơn trong việc đo lường dòng điện. Tùy thuộc vào thiết kế và ứng dụng cụ thể, biến dòng đo lường có thể có các tính năng bổ sung như tính năng tự động cảnh báo khi vượt quá giới hạn dòng điện, giúp bảo vệ các thiết bị điện và người sử dụng khỏi nguy hiểm.

5. Phân loại biến dòng đo lường

Biến dòng đo lường có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm:

Dạng cơ khí:

Biến dòng cơ khí được thiết kế để tạo ra tín hiệu đầu ra bằng cách sử dụng cơ chế cơ học, chẳng hạn như sử dụng lõi chìm trong dầu hoặc sử dụng lõi xoắn dây.

Dạng điện tử:

Biến dòng điện tử sử dụng các bộ phận điện tử để tạo ra tín hiệu đầu ra, thường sử dụng nguyên lý của các cảm biến từ hoặc cảm biến điện trở để đo lường dòng điện.

Phạm vi đo:

Biến dòng đo lường được phân loại dựa trên phạm vi dòng điện mà chúng có thể đo lường, từ vài mA đến hàng ngàn A.

Độ chính xác:

Biến dòng đo lường có độ chính xác khác nhau, từ các thiết bị có độ chính xác thấp đến các thiết bị đo lường dòng điện chính xác cao.

Ứng dụng:

Biến dòng đo lường được thiết kế để sử dụng trong các ứng dụng đo lường khác nhau, bao gồm các ứng dụng công nghiệp, y tế và thí nghiệm.

Tần số:

Biến dòng đo lường có thể được phân loại dựa trên tần số dòng điện mà chúng có thể đo lường, bao gồm các biến dòng đo lường tần số cao và tần số thấp.

Cấu trúc:

Biến dòng đo lường có thể được phân loại theo cấu trúc, bao gồm các biến dòng đo lường trực tiếp, biến dòng đo lường gián tiếp và biến dòng đo lường đa năng.

6. Một số ứng dụng của biến dòng đo lường

Biến dòng đo lường là một thiết bị quan trọng trong nhiều lĩnh vực, bao gồm:

Công nghiệp:

Biến dòng đo lường được sử dụng trong các hệ thống điện, máy móc và thiết bị công nghiệp để đo lường dòng điện và kiểm soát quá tải, đảm bảo hoạt động an toàn và hiệu quả.

Năng lượng:

Biến dòng đo lường được sử dụng trong các hệ thống phân phối điện, tòa nhà và nhà máy để đo lường tiêu thụ điện và hiệu suất năng lượng.

Tự động hóa:

Biến dòng đo lường được sử dụng trong các hệ thống tự động hóa để đo lường và kiểm soát dòng điện trong các quá trình sản xuất và sản xuất.

Y tế:

Biến dòng đo lường được sử dụng trong các thiết bị y tế để đo lường dòng điện trong cơ thể và giúp chẩn đoán và điều trị các bệnh liên quan đến điện cơ của cơ thể.

Thí nghiệm:

Biến dòng đo lường được sử dụng trong các phòng thí nghiệm để đo lường và kiểm soát dòng điện trong các thí nghiệm khoa học.

Tàu thủy:

Biến dòng đo lường được sử dụng trong các hệ thống điện và kiểm soát tàu thủy để đo lường và bảo vệ các thiết bị và hệ thống điện trên tàu thủy.

Xây dựng:

Biến dòng đo lường được sử dụng trong các hệ thống điện và kiểm soát tòa nhà để đo lường và quản lý tiêu thụ điện và hiệu suất năng lượng của các thiết bị điện trong tòa nhà.

Trên đây là những thông tin hữu ích mà Điện City sưu tầm và đúc kết lại để gửi đến bạn về biến dòng đo lường. Hy vọng, nó có thể giúp bạn biết được rõ hơn về thiết bị này trước khi sử dụng. Nếu bạn có nhu cầu sử dụng đến biến dòng, đừng ngần ngại mà hãy liên hệ đến chúng tôi để được tư vấn, báo giá cụ thể sản phẩm. Điện City cam kết cung cấp đến bạn các sản phẩm chất lượng, 100% là hàng chính hãng.
