Relay Idec | Relay kiếng chất lượng Nhật Bản tại Điện City

Relay kiếng hay rơ le trung gian là một trong những thiết bị vô cùng quan trọng trong bất kỳ tủ bảng điện nào từ dân dụng đến công nghiệp. Relay Idec mang nhiều tính năng với các kích thước, kiểu dáng khác nhau, tương ứng với từng mục đích sử dụng. Vậy, thật sự relay Idec là gì? Có nguyên tắc hoạt động ra sao? Cùng Điện City tìm hiểu trong nội dung sau đây của bài viết nhé!

Giới thiệu về relay Idec

Relay kiếng Idec hay còn gọi là rơ le trung gian Idec, đóng vai trò chuyển đổi trạng thái điện trong hệ thống tủ bảng điện dân dụng và công nghiệp. Đây là một thiết bị thuộc hãng sản xuất Idec nổi tiếng thế giới đến từ Nhật Bản.

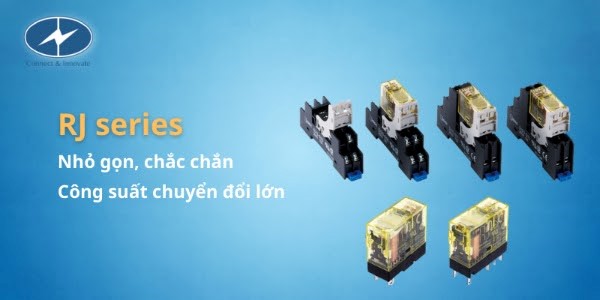

Relay kiếng Idec hay còn gọi là rơ le trung gian Idec, đóng vai trò chuyển đổi trạng thái điện trong hệ thống tủ bảng điện dân dụng và công nghiệp

Relay kiếng Idec hay còn gọi là rơ le trung gian Idec, đóng vai trò chuyển đổi trạng thái điện trong hệ thống tủ bảng điện dân dụng và công nghiệp

Relay kiếng Idec có cấu tạo gồm nhiều chi tiết nhỏ và liên kết chặt chẽ với nhau như cuộn dây, tiếp điểm thường mở (NO), tiếp điểm thường đóng (NC), lõi thép động, lõi thép tĩnh, lò xo, giá cách điện, vít và ốc điều chỉnh.

Nguyên tắc hoạt động của relay Idec

Để biết cách sử dụng cũng như hiểu rõ hơn về thiết bị relay đến từ thương hiệu Idec - Nhật Bản, hãy cùng Điện City tham khảo nguyên tắc hoạt động của thiết bị này nhé!

Dòng điện chạy qua rơ le kiếng sẽ phải đi qua cuộn dây bên trong và tạo ra từ trường hút. Từ trường hút này đóng vai trò tạo lực và tác động lên đòn bẩy bên trong relay. Đòn bẩy này bị tác động sẽ làm đóng hoặc mở các tiếp điểm điện và làm thay đổi trạng thái của relay.

Thông thường, relay Idec được thiết kế với 2 mạch hoạt động độc lập với nhau. Một mạch có nhiệm vụ điều khiển cuộn dây, cho phép hoặc không cho phép dòng điện chạy qua. Từ đó sinh ra trạng thái đóng, mở. Mạch còn lại điều khiển dòng điện. Tuy nhiên, mạch điều khiển dòng điện này đòi hỏi người dùng phải kiểm soát điện có qua được relay hay không và phải dựa vào trạng thái ON (bật) - OFF (tắt) của relay.

Relay kiếng Idec loại chân dẹp lớn

Relay kiếng Idec loại chân dẹp lớn

Phân loại rơ le Idec theo kích thước

Relay Idec còn được phân loại thành rất nhiều loại, kích thước khác nhau, tương ứng với từng mục đích sử dụng riêng. Chẳng hạn như loại nhỏ, tiêu chuẩn và loại lớn. Hãy cùng Điện City điểm qua từng loại relay Idec này xem chúng có gì đặc biệt nhé!

Relay Idec loại nhỏ

Relay Idec loại nhỏ thường được dùng trong hệ thống tủ bảng điện hay các loại máy công cụ có không gian đấu nối giới hạn. Relay Idec loại nhỏ còn được chia thành 2 loại khác đó là loại 5 chân (1 cặp cực) và 8 chân (2 cặp cực).

Relay Idec loại tiêu chuẩn

Relay Idec kiếng loại tiêu chuẩn là loại thông dụng và được sử dụng phổ biến nhất trong việc thiết kế hệ thống bảng điện công nghiệp hiện nay. Relay kiếng kích thước tiêu chuẩn thường có hai loại chính đó là 8 chân (2 cặp cực) và 14 chân (4 cặp cực).

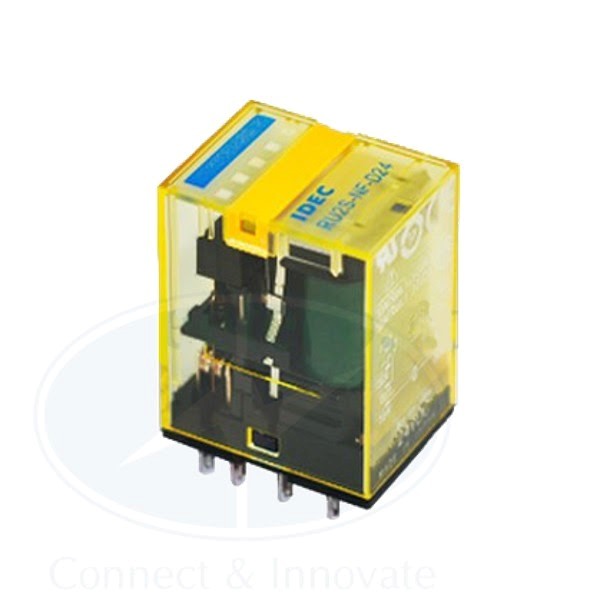

Relay Idec loại tiêu chuẩn

Relay Idec loại tiêu chuẩn

Relay Idec loại lớn

Relay Idec loại lớn ít phổ biến trên thị trường hơn bởi chúng chỉ phù hợp cho các ngành công nghiệp có môi trường sản xuất khắc nghiệt như quá lạnh hoặc quá nóng. Relay Idec loại lớn có 8 chân tròn (2 cặp cực) và 14 chân (4 cặp cực).

Ngoài ra còn có nhiều loại relay khác như loại relay công suất, thường được ứng dụng trong những ngành công nghiệp nặng, đòi hỏi dòng điện đi qua tiếp điểm phải lớn và kèm theo nhiều tiêu chuẩn sản xuất, vận hành nghiêm ngặt.

Bảng giá và catalog relay Idec do Điện City cung cấp

Relay

Mã hàng

Mô tả

Đơn giá (VNÐ)

RJ1S: Relay loại nhỏ,1 cực, IMax=12A

RJ1S: Relay loại nhỏ,1 cực, IMax=12A

RJ1S-CL-D24

5 chân dẹp, có đèn,12A/24V DC

95,000

RJ1S-CL-A24

5 chân dẹp, có đèn, 12A/24V AC

105,000

RJ1S-CL-A110

5 chân dẹp, có đèn,12A/110V AC

105,000

RJ1S-CL-A230

5 chân dẹp, có đèn, 12A/230V AC

125,000

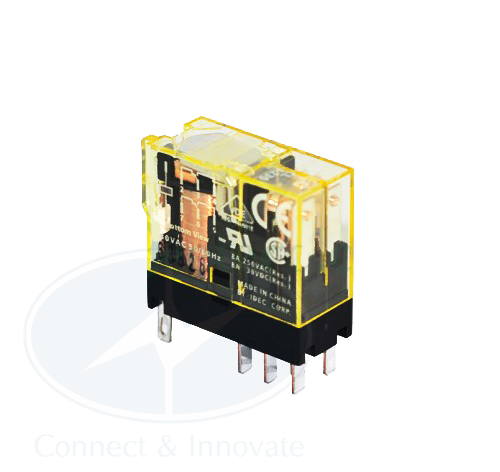

RJ2S: Relay loại nhỏ, 2 cực, IMax=8A

RJ2S: Relay loại nhỏ, 2 cực, IMax=8A

RJ2S-CL-D24

8 chân dẹp, có đèn, 8A/24V DC

102,000

RJ2S-CL-A24

8 chân dẹp, có đèn, 8A/24V AC

114,000

RJ2S-CL-A110

8 chân dẹp,có đèn,8A/110V AC

114,000

RJ2S-CL-A230

8 chân dẹp, có đèn, 8A/230V AC

130,000

RN2S: Relay loại tiêu chuẩn, 2 cực, IMax=5A

RN2S: Relay loại tiêu chuẩn, 2 cực, IMax=5A

RN2S-NL-D24

8 chân dẹp, có đèn, 5A/24V DC

95,000

RN2S-NL-A24

8 chân dẹp, có đèn, 5A/24V AC

103,000

RN2S-NL-A115

8 chân dẹp, có đèn, 5A/115V AC

103,000

RN2S-NL-A230

8 chân dẹp, có đèn, 5A/230V AC

95,000

RN4S: Relay loại tiêu chuẩn, 4 cực, IMax=3A

RN4S: Relay loại tiêu chuẩn, 4 cực, IMax=3A

RN4S-NL-D24

14 chân dẹp, có đèn, 3A/24V DC

108,000

RN4S-NL-A24

14 chân dẹp, có đèn, 3A/24V AC

115,000

RN4S-NL-A115

14 chân dẹp, có đèn, 3A/115V AC

115,000

RN4S-NL-A230

14 chân dẹp, có đèn, 3A/230V AC

108,000

RU2S: Relay loại tiêu chuẩn, 2 cực, IMax=10A (Made in Japan)

RU2S: Relay loại tiêu chuẩn, 2 cực, IMax=10A (Made in Japan)

RU2S-D24

8 chân dẹp, có đèn,10A/24V DC

120,000

RU2S-A24

8 chân dẹp, có đèn,10A/24V AC

128,000

RU2S-A110

8 chân dẹp, có đèn,10A/110V AC

128,000

RU2S-A220

8 chân dẹp, có đèn,10A/220V AC

120,000

RU4S: Relay loại tiêu chuẩn, 4 cực, IMax= 6A (Made in Japan)

RU4S: Relay loại tiêu chuẩn, 4 cực, IMax= 6A (Made in Japan)

RU4S-D24

14 chân dẹp, có đèn, 6A/24V DC

138,000

RU4S-A24

14 chân dẹp, có đèn, 6A/24V AC

146,000

RU4S-A110

14 chân dẹp, có đèn, 6A/110V AC

146,000

RU4S-A220

14 chân dẹp, có đèn, 6A/220V AC

138,000

RR2P:Relay loại lớn,2 cực,IMax=10A

Relay idec loại lớn, 2 cực, IMax = 10A

RR2P-ULDC24

8 chân tròn, có đèn,10A/24V DC

238,000

RR2P-ULAC24

8 chân tròn, có đèn,10A/24V AC

271,000

RR2P-ULAC110

8 chân tròn, có đèn,10A/110V AC

271,000

RR2P-ULAC220

8 chân tròn, có đèn,10A/220V AC

238,000

RH2B: Relay loại lớn, 2 cực, IMax=10A

Relay idec loại lớn, 2 cực, IMax = 10A chân dẹp

RH2B-ULDC24

8 chân dẹp lớn, có đèn,10A/24V DC

147,000

RH2B-ULAC24

8 chân dẹp lớn, có đèn,10A/24V AC

153,000

RH2B-ULAC110-120

8 chân dẹp lớn, có đèn,10A/110V AC

153,000

RH2B-ULAC220-240

8 chân dẹp lớn, có đèn,10A/220V AC

147,000

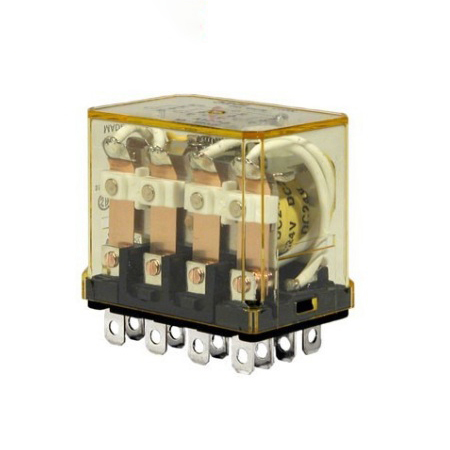

RH4B: Relay loại lớn, 4 cực, IMax=10A

Relay idec loại lớn, 4 cực, IMax = 10A chân dẹp

RH4B-ULDC24

14 chân dẹp lớn,có đèn,10A/24V DC

386,000

RH4B-ULAC24

14 chân dẹp lớn,có đèn,10A/24V AC

486,000

RH4B-ULAC110

14 chân dẹp lớn,có đèn,10A/110V AC

486,000

RH4B-ULAC220

14 chân dẹp lớn,có đèn,10A/220V AC

386,000

RV8H:Relay loại nhỏ,1 cực


Relay nhỏ loại 1 cực
Relay idec

RV8H-L-AD24

SPDT,24V AC/DC

322,000

RV8H-L-AD220

SPDT,220-240V AC/DC

366,000

SV9Z-J20B

Jumper

614,000

SV9Z-PW10

Nhãn tên

20,000

SV9Z-SA2W

Din Rail Spacer (Polyamide-gray color)

65,000

RL:Relay 1 Pole,Screw Terminal,Din Rail,IMax=30A

Relay 1 Pole, Screw Terminal, Din Rail, IMax = 30A

RL1N-D-D24

1P,24V DC

551,000

RL1N-D-A24

1P,24V AC

620,000

RL1N-D-A100

1P,100-120V AC

620,000

RL1N-D-A200

1P,200-240V AC

620,000

RL: Relay 2 Pole, Screw Terminal, Din Rail, IMax=25A

RL: Relay 2 Pole, Screw Terminal, Din Rail, IMax = 25A

RL2N-D-D24

2P,24V DC

620,000

RL2N-D-A24

2P,24V AC

689,000

RL2N-D-A100

2P,100-120V AC

689,000

RL2N-D-A200

2P,200-240V AC

689,000

Bảng giá tham khảo về các loại relay Idec tại Điện City

Có thể thấy, rơ le Idec là một thiết bị quan trọng, đóng vai trò điều khiển. Relay Idec có nhiều mẫu mã, kiểu dáng và kích thước, khách hàng có thể dựa vào mục đích sử dụng, đặc điểm của môi trường làm việc để lựa chọn cho phù hợp. Nếu khách hàng vẫn còn thắc mắc về bất cứ vấn đề nào liên quan đến relay Idec hoặc các thiết bị điện khác thì hãy liên hệ với Điện City qua hotline: 0901059191 hoặc truy cập trang thương mại điện tử diencity.com để được tư vấn ngay hôm nay!
