Cảm biến nhiệt độ là gì? Cấu tạo, nguyên lý hoạt động?

Nguyễn Minh Thursday, 20 April, 2023

1. Cảm biến nhiệt độ là gì?

Cảm biến nhiệt độ là một thiết bị dùng để đo và đo lường nhiệt độ của một vật thể hoặc môi trường xung quanh. Cảm biến nhiệt độ có thể sử dụng nhiều nguyên lý khác nhau để đo nhiệt độ, nhưng các phương pháp phổ biến bao gồm đo điện trở, đo nhiệt độ cặp nhiệt thế, đo nhiệt độ bằng sóng siêu âm hoặc cảm biến nhiệt điện.

2. Cấu tạo của cảm biến nhiệt độ

Cảm biến nhiệt độ có cấu tạo phức tạp, tuy nhiên, đa số các cảm biến nhiệt độ đều có các thành phần cơ bản sau:

Thân cảm biến:

Thân cảm biến là một phần quan trọng của cảm biến nhiệt độ, nó làm chức năng là giữ cho các thành phần khác cùng với đầu dò nhiệt được bảo vệ trong quá trình sử dụng.

Đầu dò nhiệt:

Đây là phần của cảm biến nhiệt độ tiếp xúc với môi trường cần đo nhiệt độ. Đầu dò nhiệt thường được làm bằng các vật liệu như thép không gỉ, đồng, bạc và các hợp kim kim loại có khả năng truyền nhiệt tốt.

Vật liệu cảm biến:

Đây là vật liệu có đặc tính thay đổi theo nhiệt độ. Vật liệu này được sử dụng để tạo ra một tín hiệu điện tử tương ứng với nhiệt độ của môi trường xung quanh. Các vật liệu cảm biến thường được sử dụng bao gồm nhiều loại kim loại như platinum, nickel, copper, hay các hợp chất bán dẫn.

Đầu nối:

Đầu nối được sử dụng để kết nối cảm biến với bộ đo nhiệt độ. Đầu nối thường được làm bằng các vật liệu chịu nhiệt để đảm bảo việc truyền tín hiệu từ cảm biến đến thiết bị đo một cách chính xác.

Dây dẫn:

Dây dẫn được sử dụng để kết nối đầu nối và bộ đo nhiệt độ. Dây dẫn thường được làm bằng các vật liệu chịu nhiệt và độ dẫn điện tốt để đảm bảo tín hiệu được truyền tải chính xác và đáng tin cậy.

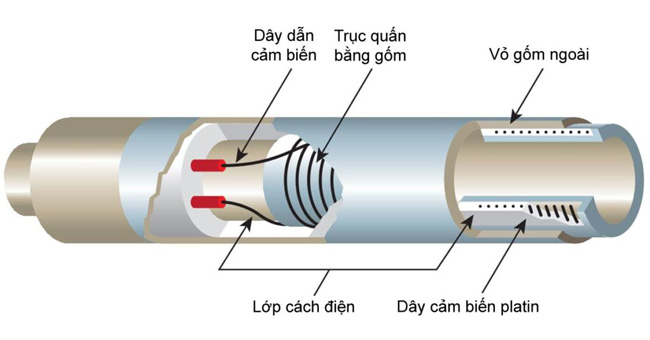

Hình ảnh cấu tạo của cảm biến nhiệt độ

3. Nguyên lý hoạt động của cảm biến nhiệt độ

Nguyên lý hoạt động của cảm biến nhiệt độ phụ thuộc vào loại cảm biến và nguyên lý đo nhiệt độ được sử dụng. Điện City sẽ giới thiệu nguyên lý hoạt động của một số loại cảm biến nhiệt độ phổ biến nhất:

Cảm biến nhiệt điện:

Cảm biến nhiệt điện là một loại cảm biến sử dụng hiệu ứng Seebeck để đo nhiệt độ. Hiệu ứng Seebeck mô tả sự xuất hiện của một điện thế giữa hai dây khác nhau khi chúng được kết nối ở hai đầu có nhiệt độ khác nhau. Các dây này thường được làm bằng các kim loại khác nhau có hệ số Seebeck khác nhau. Khi đầu dò nhiệt của cảm biến nhiệt điện tiếp xúc với một môi trường có nhiệt độ khác nhau, một điện thế được tạo ra và đo bằng thiết bị đo điện.

Cảm biến RTD:

Cảm biến RTD (Resistive Temperature Detector) sử dụng sự thay đổi của điện trở của một kim loại khi nhiệt độ thay đổi để đo nhiệt độ. Các cảm biến RTD thường được làm bằng platinum hoặc nickel và có điện trở tăng khi nhiệt độ tăng. Điện trở được đo bằng một bộ đo điện, và nhiệt độ được xác định dựa trên quan hệ giữa điện trở và nhiệt độ của kim loại.

Cảm biến thermistor:

Cảm biến thermistor sử dụng sự thay đổi của điện trở của một vật liệu bán dẫn khi nhiệt độ thay đổi để đo nhiệt độ. Các cảm biến thermistor thường được làm bằng các vật liệu bán dẫn như oxit titan hoặc oxit nickel. Điện trở của thermistor giảm khi nhiệt độ tăng. Điện trở của thermistor được đo bằng một bộ đo điện, và nhiệt độ được xác định dựa trên quan hệ giữa điện trở và nhiệt độ của vật liệu bán dẫn.

Tóm lại, các cảm biến nhiệt độ đo nhiệt độ bằng cách đo các thay đổi trong các đặc tính của vật liệu như điện trở hoặc điện thế, khi nhiệt độ thay đổi. Các thay đổi này được đo và chuyển đổi thành giá trị nhiệt độ tương ứng bằng các thiết bị đo điện hoặc các vi mạch điện tử. Các cảm biến nhiệt độ có thể được sử dụng để đo nhiệt độ của các môi trường khác nhau, từ các thiết bị điện tử như máy tính và điện thoại di động đến các hệ thống quản lý nhiệt độ trong các nhà máy sản xuất.

Các cảm biến nhiệt độ có độ chính xác khác nhau và có thể được thiết kế để phù hợp với các môi trường và ứng dụng cụ thể. Các cảm biến nhiệt độ được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ công nghiệp đến y tế, khoa học và công nghệ.

4. Phân loại cảm biến nhiệt độ

Cảm biến nhiệt độ được phân loại dựa trên nguyên lý hoạt động và loại vật liệu được sử dụng trong cảm biến. Dưới đây là một số phân loại cảm biến nhiệt độ phổ biến:

Cảm biến nhiệt điện:

Cảm biến nhiệt điện là loại cảm biến sử dụng hiệu ứng Seebeck để đo nhiệt độ. Cảm biến nhiệt điện phân thành hai loại chính là cảm biến nhiệt điện kẽm-đồng và cảm biến nhiệt điện bạc-đồng.

Cảm biến RTD:

Cảm biến RTD sử dụng sự thay đổi của điện trở của một kim loại khi nhiệt độ thay đổi để đo nhiệt độ. Cảm biến RTD thường được làm bằng platinum hoặc nickel.

Cảm biến thermistor:

Cảm biến thermistor sử dụng sự thay đổi của điện trở của một vật liệu bán dẫn khi nhiệt độ thay đổi để đo nhiệt độ. Cảm biến thermistor thường được làm bằng các vật liệu bán dẫn như oxit titan hoặc oxit nickel.

Cảm biến bimetal:

Cảm biến bimetal sử dụng sự khác nhau về khả năng giãn nở nhiệt của hai lớp kim loại khác nhau để đo nhiệt độ. Khi nhiệt độ thay đổi, hai lớp kim loại có khả năng giãn nở khác nhau, dẫn đến sự bẻ cong hoặc xoắn của cảm biến.

Cảm biến hồng ngoại:

Cảm biến hồng ngoại sử dụng bức xạ hồng ngoại để đo nhiệt độ của các đối tượng mà không cần tiếp xúc vật.

Cảm biến siêu dẫn:

Cảm biến siêu dẫn sử dụng sự thay đổi của điện trở hoặc điện dung của vật liệu siêu dẫn khi nhiệt độ thay đổi để đo nhiệt độ.

Tùy thuộc vào ứng dụng cụ thể, người ta có thể sử dụng các loại cảm biến nhiệt độ khác nhau để đo nhiệt độ của các môi trường và đối tượng khác nhau.

5. Một số ứng dụng thực tế của cảm biến nhiệt độ

Cảm biến nhiệt độ được sử dụng rộng rãi trong nhiều ứng dụng thực tế khác nhau. Dưới đây là một số ứng dụng thực tế của cảm biến nhiệt độ:

Quản lý nhiệt độ trong các nhà máy sản xuất:

Cảm biến nhiệt độ được sử dụng để đo và kiểm soát nhiệt độ trong các quy trình sản xuất công nghiệp như chế biến thực phẩm, chế tạo kim loại, sản xuất bia, rượu và nhiều ngành công nghiệp khác.

Điều khiển nhiệt độ trong hệ thống điều hòa không khí:

Cảm biến nhiệt độ được sử dụng để đo nhiệt độ của không khí và điều khiển hệ thống điều hòa để đạt được nhiệt độ mong muốn trong các căn hộ, văn phòng, nhà xưởng, phòng máy tính và các công trình xây dựng khác.

Đo nhiệt độ trong y tế:

Cảm biến nhiệt độ được sử dụng để đo nhiệt độ của cơ thể trong y tế, đặc biệt là trong các ứng dụng y tế di động như đo nhiệt độ trán, đo nhiệt độ tai hoặc đo nhiệt độ cơ thể bằng cảm biến không tiếp xúc.

Điều khiển nhiệt độ trong xe hơi:

Cảm biến nhiệt độ được sử dụng để đo nhiệt độ của động cơ và môi trường xung quanh trong xe hơi, giúp điều khiển nhiệt độ và tối ưu hóa hiệu suất.

Điều khiển nhiệt độ trong các thiết bị điện tử:

Cảm biến nhiệt độ được sử dụng để đo nhiệt độ trong các thiết bị điện tử như máy tính, điện thoại di động, máy tính bảng, tivi, điều khiển từ xa và các thiết bị điện tử khác.

Điều khiển nhiệt độ trong các hệ thống sưởi ấm:

Cảm biến nhiệt độ được sử dụng để đo nhiệt độ trong các hệ thống sưởi ấm, giúp điều khiển nhiệt độ trong các căn hộ, văn phòng và các công trình xây dựng khác.

Điều khiển nhiệt độ trong các thiết bị gia dụng:

Cảm biến nhiệt độ được sử dụng để đo nhiệt độ trong các thiết bị gia dụng như lò nướng, lò vi sóng, tủ lạnh, máy giặt, bình nước nóng, máy lạnh và các thiết bị gia dụng khác.

Kiểm soát nhiệt độ trong các thiết bị chăm sóc cá nhân:

Cảm biến nhiệt độ được sử dụng trong các thiết bị chăm sóc cá nhân như máy đo nhiệt độ cho trẻ sơ sinh, máy đo nhiệt độ cho người già và các thiết bị chăm sóc cá nhân khác.

Điều khiển nhiệt độ trong các thiết bị công nghệ cao:

Cảm biến nhiệt độ được sử dụng trong các thiết bị công nghệ cao như máy bay, tàu thủy, vệ tinh và các thiết bị công nghệ cao khác để giám sát nhiệt độ và đảm bảo hoạt động an toàn và hiệu quả.

Giám sát nhiệt độ trong môi trường sản xuất:

Cảm biến nhiệt độ được sử dụng để giám sát nhiệt độ trong môi trường sản xuất để đảm bảo an toàn và hiệu quả trong quá trình sản xuất và vận hành thiết bị.

Điều khiển nhiệt độ trong các hệ thống năng lượng:

Cảm biến nhiệt độ được sử dụng để giám sát và điều khiển nhiệt độ trong các hệ thống năng lượng như hệ thống điện mặt trời, hệ thống sưởi ấm bằng năng lượng mặt trời và các hệ thống năng lượng khác.

Giám sát nhiệt độ trong môi trường tự nhiên:

Cảm biến nhiệt độ được sử dụng để giám sát nhiệt độ trong môi trường tự nhiên như đất, nước, khí quyển và các môi trường tự nhiên khác để nghiên cứu và giám sát biến đổi khí hậu và các hiện tượng tự nhiên khác.

Trên đây là những thông tin hữu ích mà Điện City sưu tầm và đúc kết lại để gửi đến bạn về cảm biến nhiệt độ. Hy vọng, nó có thể giúp bạn biết được rõ hơn về thiết bị này trước khi sử dụng. Nếu bạn có nhu cầu sử dụng đến cảm biến, đừng ngần ngại mà hãy liên hệ đến chúng tôi để được tư vấn, báo giá cụ thể sản phẩm. Điện City cam kết cung cấp đến bạn các sản phẩm cảm biến nhiệt độ chất lượng, 100% là hàng chính hãng.
