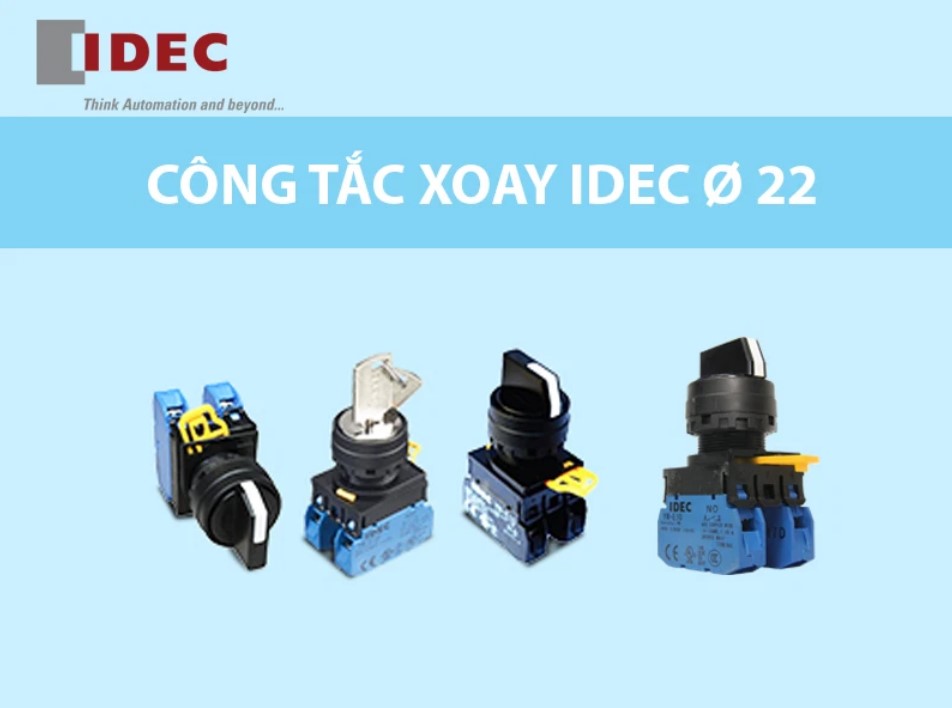

Công tắc xoay 3 vị trí idec: cấu tạo, nguyên lý và ưu điểm

Admin 2 Thứ Tư, 15 tháng 6, 2022

Tìm hiểu chi tiết về công tắc xoay 3 vị trí Idec Nhật Bản và top 5 công tắc xoay 3 vị trí của Idec phổ biến hiện nay để có lựa chọn phù hợp!

Công tắc xoay 3 vị trí Idec là phụ kiện được thiết kế linh hoạt theo 2 dạng là xoay góc 90 độ hoặc xoay góc 45 độ. Loại công tắc này nổi bật về công năng sử dụng nên được người tiêu dùng đánh giá rất cao và được sử dụng cho nhiều lĩnh vực khác nhau. Sau đây, diencity.com sẽ chia sẻ chi tiết về loại công tắc này và gợi ý cho bạn 5 mẫu công tắc xoay 3 vị trí phổ biến hiện nay để bạn có thể tham khảo lựa chọn nhé.

Cấu tạo của công tắc xoay 3 vị trí Idec

  • Công tắc xoay 3 vị trí có cấu tạo gồm: hệ thống vặn lò xo, hệ thống các tiếp điểm thường hở (NO) – thường đóng (NC) và vỏ bảo vệ.
  • Khi vặn công tắc xoay 45 độ (3 vị trí) hoặc 90 độ (2 vị trí), các tiếp điểm chuyển trạng thái.
  • Khi không còn tác động, các tiếp điểm trở về trạng thái ban đầu hoặc tự giữ tùy vào nhu cầu sử dụng và thiết kế của công tắc xoay.

Nguyên lý vận hành của công tắc xoay 3 vị trí Idec

Khi điện được dẫn vào cuộn dây: Luồng từ thông sẽ được sản sinh trong nam châm điện. Luồng từ này sẽ sinh ra lực điện từ.

Khi lực điện từ trở nên lớn hơn lực cơ: Nắp mạch sẽ được hút về phía mạch từ tĩnh. Trên mạch từ tĩnh có gắn sẵn các vòng ngắn mạch để chống rung. Những vòng này khiến cho tiếp điểm động tiếp xúc với tiếp điểm tĩnh (được gắn lên thanh dẫn). Đầu kia của thanh dẫn có vít được bắt với dây điện ra – vào. Lò xo tiếp điểm có tác dụng luôn duy trì lực ép tiếp điểm cần thiết lên tiếp điểm. Đồng thời, tiếp điểm phụ của công tắc cũng được đóng vào (với tiếp điểm phụ thường mở) và mở ra (với tiếp điểm thường đóng). Lò xo nhả khi đó bị nén lại.

Khi ngắt điện dẫn vào cuộn dây: Luồng từ thông sẽ giảm dần về 0. Đồng thời, lúc này lực điện từ do nó sinh ra cũng giảm về 0. Khi đó, lò xo nhả sẽ đẩy toàn bộ phần động của công tắc lên và cắt dòng điện tải ra. Lúc tiếp điểm động tách khỏi tiếp điểm tĩnh của mạch từ chính thì hồ quang sẽ xuất hiện giữa 2 tiếp điểm. Các vách ngăn trong buồng dập hồ quang sẽ làm tắt hồ quang.

Ưu điểm của công tắc xoay 3 vị trí Idec

- Thân được thiết kế nhỏ gọn, tiếp điểm và các bộ phận được thiết kế giúp có thể tháo lắp linh hoạt, thuận tiện cho việc thay thế, sửa chữa và có tính kinh tế cao.

- Vật liệu trên bề mặt thiết bị được thiết kế để giảm khả năng phản xạ ánh sáng bên ngoài.

- Tháo lắp dễ dàng với khóa nhựa dạng đòn bẩy. Tiếp điểm thiết kế tích hợp sẵn terminal cover, an toàn khi tiếp xúc bằng tay.

- Mức độ bảo vệ IP 65 ngoài mặt tủ, IP 20 bên trong tủ.

- Điểm tiếp xúc được thiết kế thông minh, có khả năng tự làm sạch mặt tiếp xúc

- Đạt tiêu chuẩn: UL508, CSA C22.2 No. 14, EN 60947-1, EN60947-5-1GB 14048. Đảm bảo chất lượng tuyệt đối khi sử dụng tất cả các dòng sản phẩm của Idec.

Ứng dụng công tắc xoay 3 vị trí Idec

Công tắc xoay 3 vị trí hiện đang được ứng dụng phổ biến trong các lĩnh vực như:

- Sản xuất công cụ

- Sản xuất lắp ráp ô tô

- Đóng gói bao bì

- Làm người máy

- Hoạt động xử lý thiết bị

So sánh công tắc xoay và công tắc nút ấn

Cùng là thiết bị chuyển mạch nhưng do cấu tạo thiết kế khác nhau mà giữa nút ấn và công tắc xoay có những điểm khác biệt:

Công tắc xoay Công tắc nút ấn
Chỉ có 1 tay cầm nhỏ nhưng có thể kéo được theo nhiều hướng khác nhau. Tay cầm này sẽ ngắt kết nối khi nó nằm ở vị trí chính giữa trung tâm.Thiết kế dạng đặc thù giúp công tắc có thể bật các mạch điện khác nhau khi kéo hướng Việc chuyển đổi nút ấn sử dụng 1 đơn cực duy nhất chuyển đổi. Hoạt động này được kết nối bằng các ấn nút để bật nguồn.
Thường được ứng dụng trên máy móc công nghiệp Ứng dụng điển hình là nút ấn trên máy tính hoặc có thể bắt gặp ở dạng tay cầm nhỏ dạng thanh, chiều dài khoảng 1,5cm

Top 5 loại công tắc xoay 3 của Idec thông dụng hiện nay

Các mẫu công tắc xoay 3 vị trí trên thị trường hiện nay đa dạng về màu sắc, thiết kế và dạng tiếp điểm. Thông thường, chúng sẽ có các dạng tiếp điểm gồm: 1NO, 1NC, 1NO + 1NC, 2NC, 2NO hoạt động với dòng điện định mức 10A. Điện áp hoạt động lên đến có thể đạt 500V. Điện trở nhỏ hơn 50Mohm.

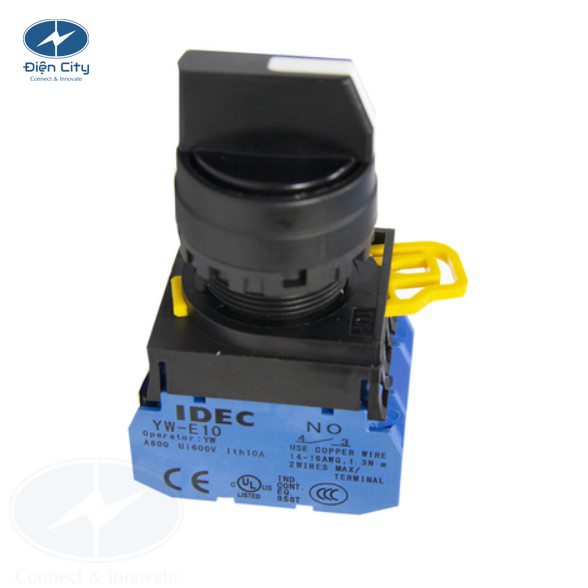

Công tắc xoay Idec 3 vị trí, YW1S Ø 22mm

Giá: 59.488đ

Thông số kỹ thuật công tắc xoay Idec 3 vị trí YW1S Ø 22mm:

Dòng sản phẩm YW1S
Kích thước lỗ Ø 22 (Ø25 khi đảo ren)
Loại Công tắc xoay, 3 vị trí
Nhiệt độ hoạt động -20 C to +55 C
Độ ẩm 40 đến 85% RH
Tiêu chuẩn bảo vệ Mặt trước tủ IP65 ( IEC 60529)Mặt sau tủ IP20 ( IEC 60529)
Điện trở tiếp xúc 50 mΩ maximum
Điện trở cách điện 100 mΩ minimum

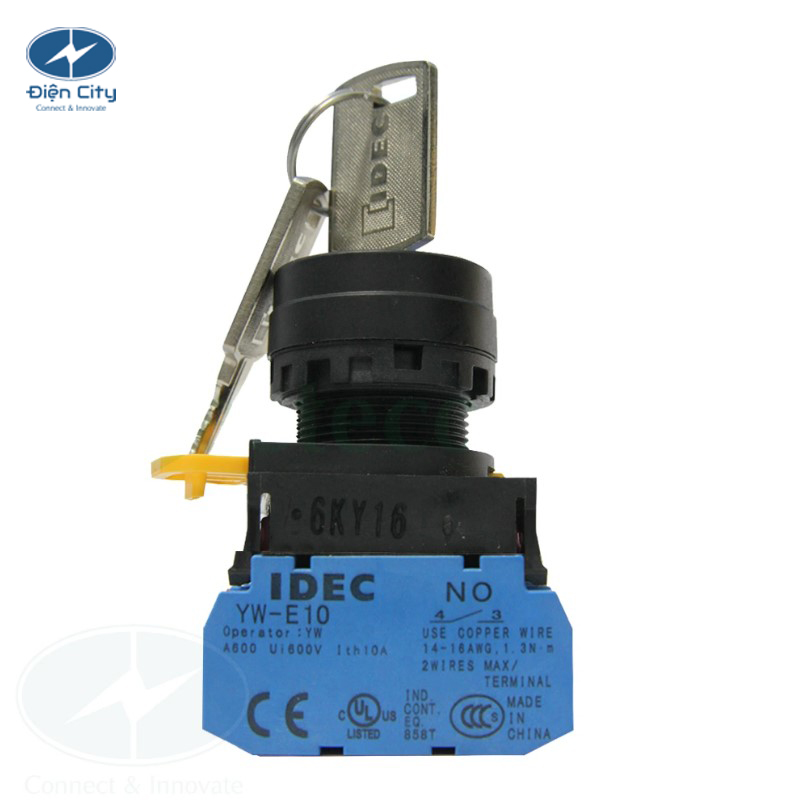

Công tắc xoay Idec 3 vị trí, có khóa, YW1K Ø 22mm

Giá: 146.432đ

Thông số kỹ thuật công tắc xoay Idec 3 vị trí, có khóa, YW1K Ø 22mm:

Dòng sản phẩm YW1K
Kích thước lỗ Ø 22 (Ø25 khi đảo ren)
Loại Công tắc xoay, 3 vị trí, có khóa
Nhiệt độ hoạt động -20 C to +55 C
Độ ẩm 40 đến 85% RH
Tiêu chuẩn bảo vệ Mặt trước tủ IP65 ( IEC 60529)Mặt sau tủ IP20 ( IEC 60529)
Điện trở tiếp xúc 50 mΩ maximum
Điện trở cách điện 100 mΩ minimum

Công tắc xoay Idec, loại tròn, 3 vị trí, DPDT, AS6M Ø 16mm

Giá: 154.440đ

Thông số kỹ thuật công tắc xoay Idec, loại tròn, 3 vị trí, DPDT, AS6M Ø 16mm:

Dòng sản phẩm A6
Kích thước lỗ Ø 16mm
Loại công tắc xoay, tròn, 3 vị trí
Nguồn cấp 24V AC/DC
Dòng định mức 3A
Trọng lượng 8g
Nhiệt độ hoạt động -25°C to +55°C
Độ ẩm 45% đến 85% RH (không ngưng tụ)
Tiêu chuẩn bảo vệ Mặt trước tủ IP65 ( IEC 60529)Mặt sau tủ IP40 ( IEC 60529)
Điện trở tiếp xúc 50 mΩ maximum
Điện trở cách điện 100 MΩ minimum
Loại Terminal Bạc mạ vàng, kiểu chân hàn

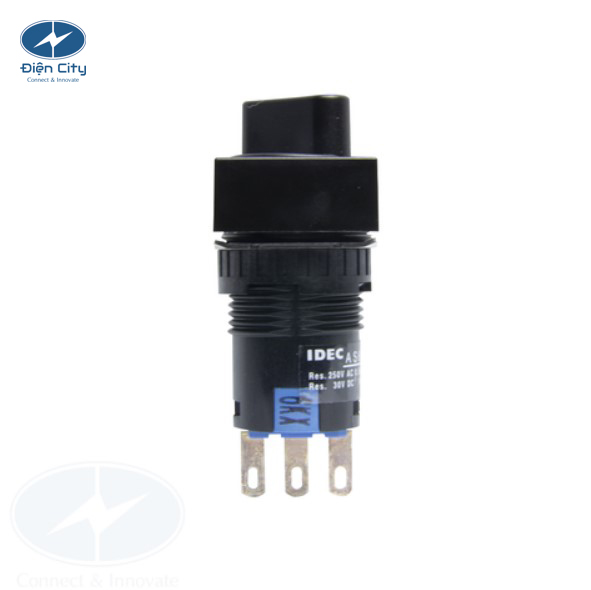

Công tắc xoay Idec, loại vuông, 3 vị trí, DPDT, AS6Q Ø 16mm

Giá: 168.168

Thông số kỹ thuật công tắc xoay Idec, loại vuông, 3 vị trí, DPDT, AS6Q Ø 16mm:

Dòng sản phẩm A6
Kích thước lỗ Ø 16mm
Loại công tắc xoay, vuông, 3 vị trí
Nguồn cấp 24V AC/DC
Dòng định mức 3A
Trọng lượng 8g
Nhiệt độ hoạt động -25°C to +55°C
Độ ẩm 45% đến 85% RH (không ngưng tụ)
Tiêu chuẩn bảo vệ Mặt trước tủ IP65 ( IEC 60529)Mặt sau tủ IP40 ( IEC 60529)
Điện trở tiếp xúc 50 mΩ maximum
Điện trở cách điện 100 MΩ minimum
Loại Terminal Bạc mạ vàng, kiểu chân hàn

Công tắc xoay Idec, hình chữ nhật, 3 vị trí, DPDT, AS6H Ø 16mm

Giá: 214.500đ

Thông số kỹ thuật công tắc xoay Idec, hình chữ nhật, 3 vị trí, DPDT, AS6H Ø 16mm:

Dòng sản phẩm A6
Kích thước lỗ Ø 16mm
Loại công tắc xoay, hình chữ nhật, 3 vị trí
Nguồn cấp 24V AC/DC
Dòng định mức 3A
Trọng lượng 8g
Nhiệt độ hoạt động -25°C to +55°C
Độ ẩm 45% đến 85% RH (không ngưng tụ)
Tiêu chuẩn bảo vệ Mặt trước tủ IP65 ( IEC 60529)Mặt sau tủ IP40 ( IEC 60529)
Điện trở tiếp xúc 50 mΩ maximum
Điện trở cách điện 100 MΩ minimum
Loại Terminal Bạc mạ vàng, kiểu chân hàn

Vậy là bài viết trên đây đã giúp bạn có thêm hiểu biết về công tắc xoay 3 vị trí Idec Nhật Bản và các mẫu thông dụng để lựa chọn. Để mua công tắc Idec chính hãng, hãy đặt hàng tại diencity.com hoặc liên hệ hotline để được tư vấn mua hàng.
