Contactor là gì !? Cấu tạo, nguyên lý hoạt động của Contactor

Nguyễn Minh Thứ Tư, 25 tháng 8, 2021

1.Contactor là gì?

Contactor (Công tắc tơ) là khí cụ điện hạ áp, thực hiện việc đóng cắt thường xuyên các mạch điện động lực. Contactor là thiết bị điện đặc biệt quan trọng trong hệ thống điện. Nhờ có contactor ta có thể điều khiển các thiết bị như động cơ, tụ bù, hệ thống chiếu sáng,... thông qua nút nhấn, chế độ tự động hoặc điều khiển từ xa.

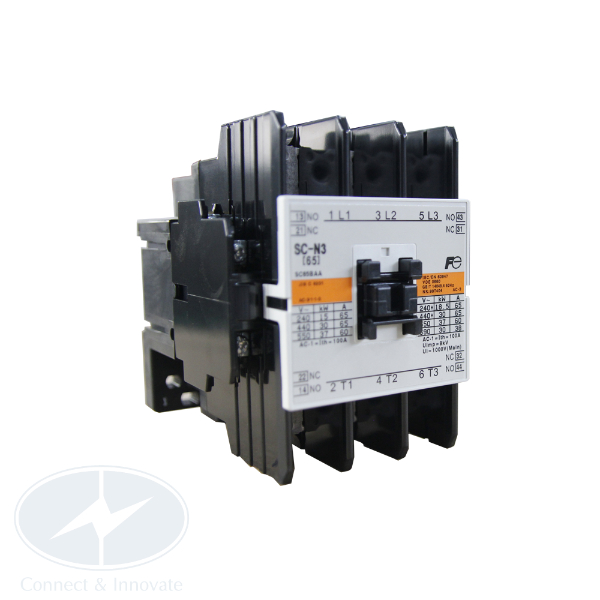

Hình ảnh: Contactor SC-N3 của Fuji Electric

Thao tác đóng ngắt của contactor có thể thực hiện nhờ cơ cấu điện từ, cơ cấu khí động hoặc cơ cấu thủy lực. Nhưng thông dụng nhất là các loại contactor điện từ. Trong bài viết này sẽ chỉ đề cập đến contactor đóng ngắt theo cơ chế điện từ.

2. Cấu tạo của Contactor:

Contactor bao gồm 3 bộ phận chính:

1. Nam châm điện: gồm có các chi tiết: Cuộn dây dùng tạo ra lực hút nam châm;  Lõi sắt; Lò xo tác dụng đẩy phần nắp trở về vị trí ban đầu.

2. Hệ thống dập hồ quang: Khi chuyển mạch, hồ quang điện sẽ xuất hiện làm các tiếp điểm bị cháy và mòn dần, vì vậy cần hệ thống dập hồ quang.

3. Hệ thống tiếp điểm: gồm có tiếp điểm chính và tiếp điểm phụ

•         Tiếp điểm chính: Có khả năng cho dòng điện lớn đi qua. Tiếp điểm chính là tiếp điểm thường hở đóng lại khi cấp nguồn vào mạch từ của contactor trong tủ điện làm mạch từ hút lại.

•         Tiếp điểm phụ: Có khả năng cho dòng điện đi qua các tiếp điểm nhỏ hơn 5A. Tiếp điểm phụ có hai trạng thái: Thường đóng và thường mở.

Tiếp điểm thường đóng là loại tiếp điểm ở trạng thái đóng (có liên lạc với nhau giữa hai tiếp điểm) khi cuộn dây nam châm trong contactor ở trạng thái nghỉ (không được cung cấp điện). Tiếp điểm này mở ra khi contactor ở trạng thái hoạt động. Ngược lại là tiếp điểm thường mở.

Như vậy, hệ thống tiếp điểm chính thường được lắp trong mạch điện động lực, còn các tiếp điểm phụ sẽ lắp trong hệ thống mạch điều khiển của Contactor.

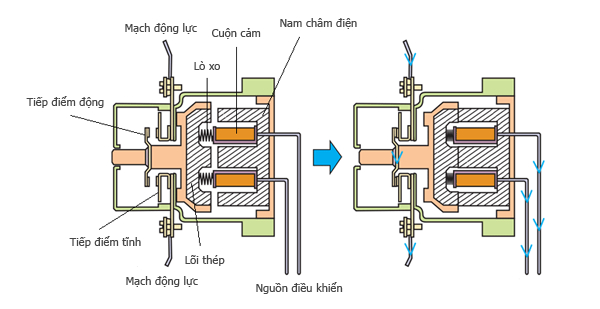

Hình ảnh: Cấu tạo Contactor

3. Nguyên lý hoạt động và thông số cơ bản của contactor

3.1 Nguyên lý hoạt động:

Khi cấp nguồn trong mạch điện điều khiển bằng với giá trị điện áp định mức của Contactor vào hai đầu cuộn dây quấn trên phần lõi từ đã được cố định trước đó thì lực từ sinh ra sẽ hút phần lõi từ di động và hình thành mạch từ kín (lúc này lực từ sẽ lớn hơn phản lực của lò xo). Contactor bắt đầu trạng thái hoạt động.

Nhờ bộ phận liên động về cơ giữa lõi từ di động và hệ thống tiếp điểm sẽ làm cho tiếp điểm chính đóng lại và tiếp điểm phụ chuyển đổi trạng thái (khi thường đóng sẽ mở ra và khi thường hở sẽ đóng lại), trạng thái này sẽ được duy trì. Khi nguồn điện ngưng cấp cho cuộn dây thì contactor ở trạng thái nghỉ và các tiếp điểm lại trở về trạng thái ban đầu.

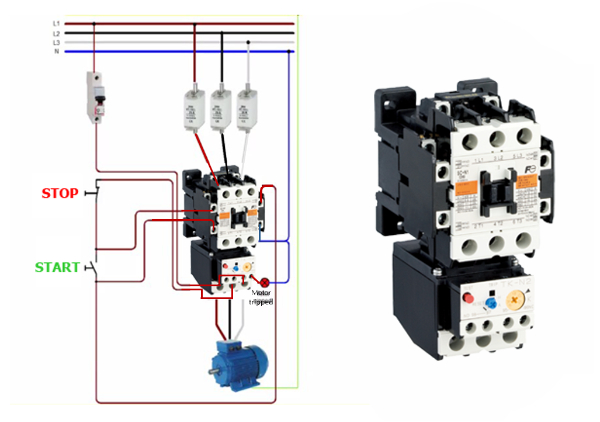

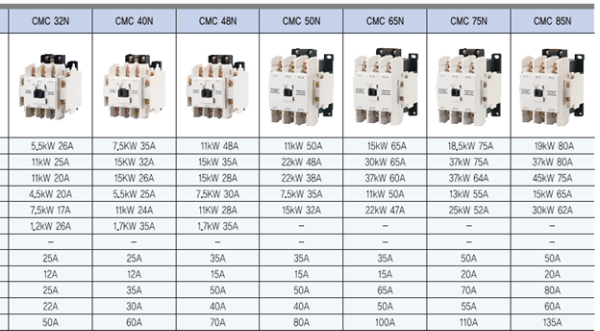

3.2 Thông số cơ bản của Contactor:

Dòng điện định mức: Là dòng điện chảy qua hệ thống tiếp điểm chính của contactor khi đóng mạch điện phụ tải. Với giá trị này của dòng điện, mạch dẫn điện chính của contactor không bị phát nóng quá giới hạn cho phép.

Điện áp định mức: Là điện áp đặt trên hai cực của mạch dẫn điện chính của contactor.

Khả năng đóng của contactor: Được đánh giá bằng giá trị dòng điện mà contactor có thể đóng thành công. Thường thì giá trị này bằng từ 1 đến 7 lần giá trị dòng điện định mức.

Khả năng ngắt của contactor: Được đánh giá bằng giá trị dòng điện ngắt, mà ở giá trị đó, contactor có thể tác động ngắt thành công khỏi mạch điện. Thường giá trị này bằng từ 1 đến 10 lần dòng điện định mức.

Độ bền cơ: Là số lần đóng ngắt khi không có dòng điện chảy qua hệ thống tiếp điểm của contactor. Vượt quá số lần đóng ngắt đó, các tiếp điểm xem như bị hư hỏng, không còn sử dụng được nữa. Các loại contactor thường có độ bền cơ từ 5 triệu đến 10 triệu lần đóng ngắt.

Độ bền điện: Là số lần đóng ngắt dòng điện định mức. Contactor loại thường có độ bền điện vào khoảng 200.000 đến 1 triệu lần đóng ngắt.

4. Phân loại Contactor:

Có nhiều cách phân loại contactor:

Theo nguyên lý truyền động: Ta có contactor kiểu điện từ, kiểu hơi ép, kiểu thủy lực,… Thường thì ta gặp contactor kiểu điện từ.

Theo dạng dòng điện: Contactor điện một chiều và contactor điện xoay chiều.

Theo kết cấu: Người ta phân contactor dùng ở nơi hạn chế chiều cao (như bảng điện ở gầm xe) và ở nơi hạn chế chiều rộng (ví dụ buồng tàu điện).

Theo dòng điện định mức: Contactor 9A, 12A, 18A,.... 800A hoặc lớn hơn.

Theo số cực: Contactor 1 pha, 2 pha, 3 pha, 4 pha. Phổ biến nhất là contactor 3 pha.

Theo cấp điện áp: Contactor trung thế, contactor hạ thế.

Theo điện áp cuộn hút: Cuộn hút xoay chiều 220VAC, 380VAC,... cuộn hút 1 chiều 24VDC, 48VDC,...

Theo chức năng chuyên dụng: Một số hãng chế tạo contactor chuyên dụng cho một ứng dụng đặc thù ví dụ contactor chuyên dùng cho tụ bù của hãng Schneider,...

-----------------------------

Một số dòng Contactor thông dụng:

Contactor LS:

Contactor Mitsubishi:

Contactor Fuji Electric:
