Một số loại Timer phổ biến hiện nay bạn nên biết !

Đỗ Oanh Monday, 15 November, 2021

Timer là thiết bị đa năng được ứng dụng nhiều trong hệ thống công nghiệp và dân dụng. Hiện nay có rất nhiều loại Timer khác nhau nhằm đáp ứng nhu cầu đa dạng về điều khiển hệ thống. Dưới đây Điện City sẽ chia sẻ một số loại Timer phổ biến hiện nay.

1. Timer là gì ?

Timer (rơle thời gian, bộ định thời) là thiết bị được dùng để tạo 1 khoảng thời gian trễ so với thời điểm được nhận tín hiệu điều khiển.

Thời gian trễ của Timer có thể từ vài giây đến vài giờ tùy thuộc vào các yêu cầu bài toán đặt ra.

Timer có thể điều chỉnh độ trì hoãn về thời gian của RTG, được dùng trong các sơ đồ bảo vệ và tự động, trong những hệ thống điều khiển các quá trình công nghệ. Timer còn có chức năng tạo ra thời gian duy trì cần thiết khi truyền tín hiệu từ thiết bị này sang thiết bị khác.

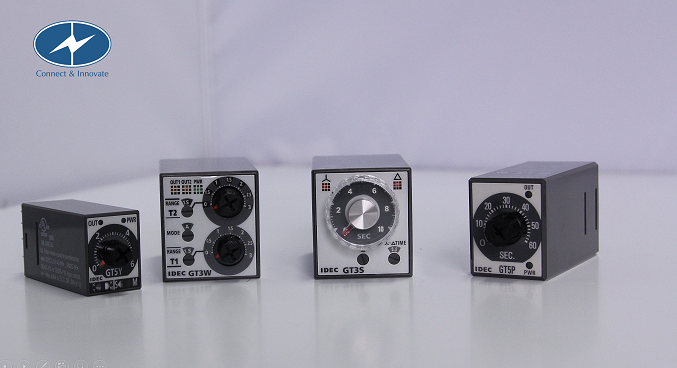

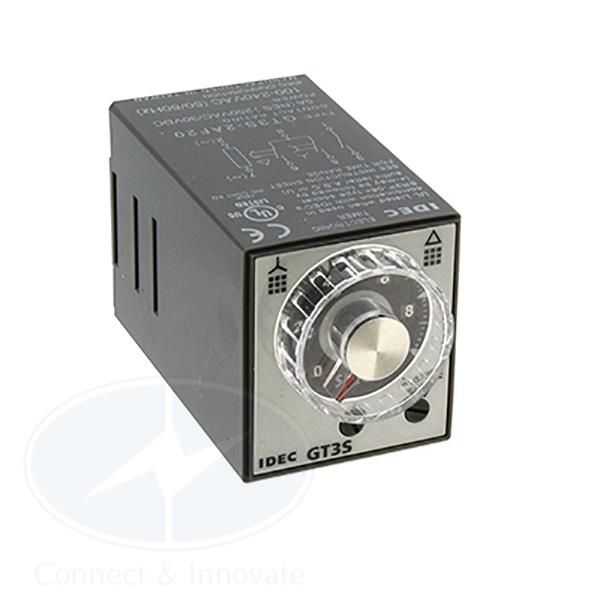

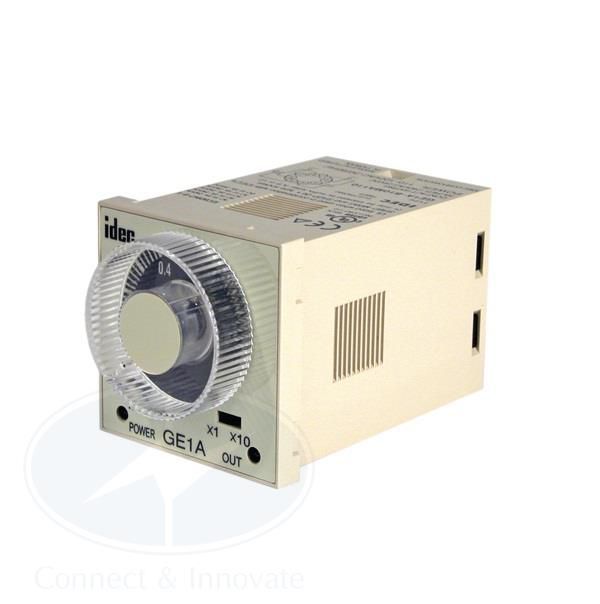

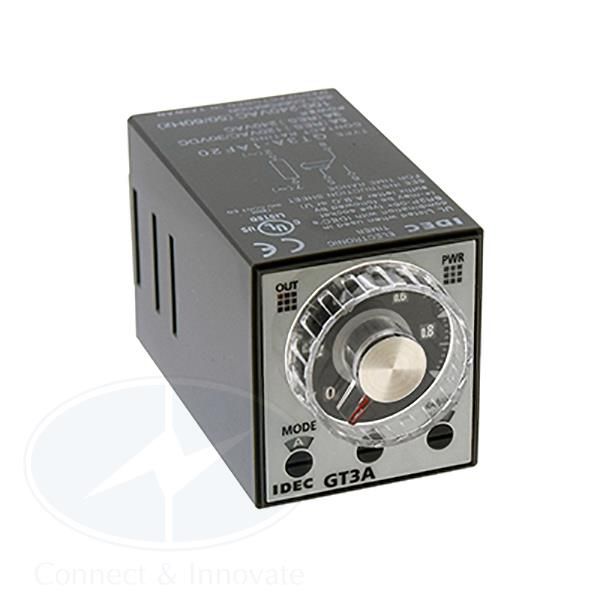

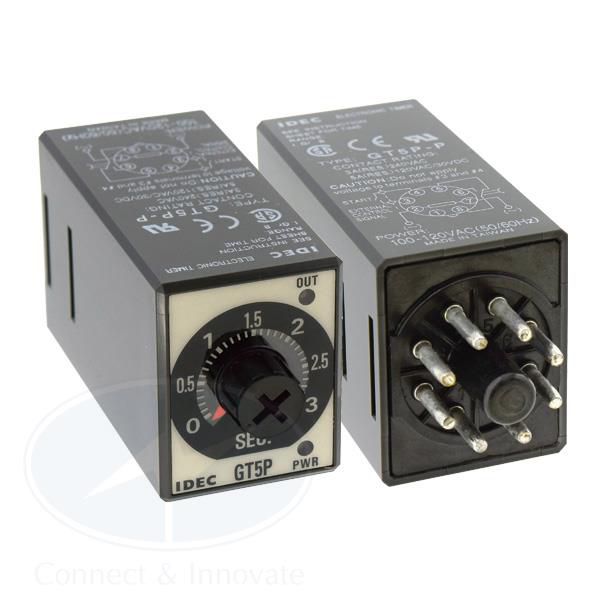

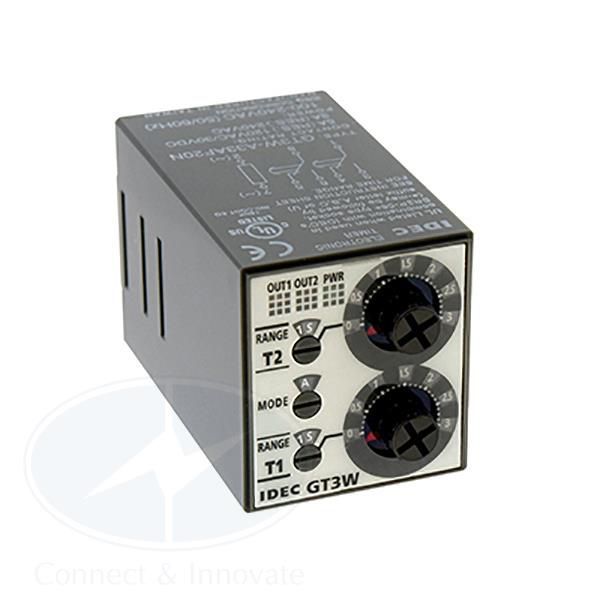

Timer (rơle thời gian) thương hiệu Idec

2. Cấu tạo của Timer

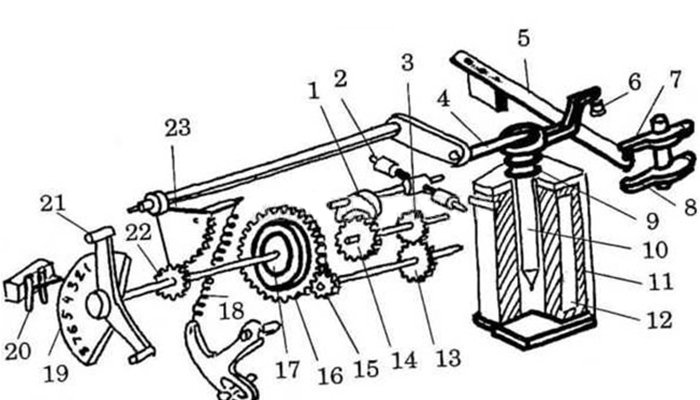

Nam châm điện

Gồm: cuộn dây điện áp 12, mạch từ tĩnh 11, lõi thép động 10 và lò xo 9. Nó nhận điện áp từ nguồn điện thao tác. Tức là nguồn cấp cho mạch điện khống chế.

Cơ cấu thời gian

Gồm có bánh răng dẫn động (23) nối cứng với thanh hãm (4). Bánh răng này truyền động nhờ lò xo (18) và truyền chuyển động cho bánh răng (22) để làm quay tiếp điểm động (21). Bộ phận chính của cơ cấu thời gian là hệ thống các bánh răng (16), (15), (13) nối tới trục quay tiếp điểm động bởi bánh ma sát (17). Nó làm quay bánh răng 3 để truyền chuyển động tới cơ cấu con lắc gồm bánh cóc (14), móc (1) và quả rung (2). Cơ cấu con lắc để giữ cho tốc độ quay của tiếp điểm động là đều, tương tự như ở cơ cấu đồng hồ.

Tiếp điểm chính

Gồm có đầu tiếp xúc tĩnh (22) và đầu tiếp xúc động (21). Ngoài ra, nó còn lại hai tiếp điểm phụ đóng, cắt không thời gian: tiếp điểm thường đóng (NC) và tiếp điểm thường mở (NO)

Cấu tạo của Timer

3. Nguyên lý hoạt động của Timer

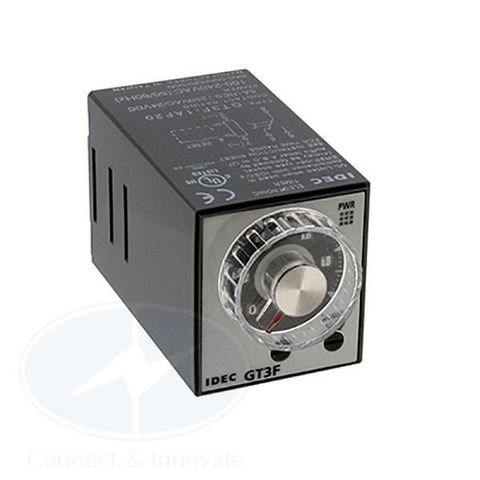

ON DELAY

Khi cấp nguồn vào cuộn dây của timer ON DELAY, các tiếp điểm tác động không tính thời gian chuyển đổi trạng thái tức thời. (Các tiếp điểm thường đóng hở ra, thường hở đóng lại). Các tiếp điểm tác động có tính thời gian không đổi. Sau khoảng thời gian đã định trước, các tiếp điểm tác động có tính thời gian sẽ chuyển trạng thái. Trạng thái đó sẽ được duy trì trạng thái này.

Khi ngưng cấp nguồn vào cuộn dây, tất cả các tiếp điểm lập tức trở về trạng thái ban đầu.

Kí hiệu tiếp điểm có tính thời gian:

Tiếp điểm thường mở, đóng chậm, mở nhanh.
Tiếp điểm thường đóng, mở chậm, đóng nhanh

OFF DELAY

Khi cấp nguồn vào cuộn dây của timer OFF DELAY, các tiếp điểm tác động tức thời và duy trì trạng thái này.

Khi ngưng cấp nguồn vào cuộn dây, tất cả các tiếp điểm tác động không tính thời gian trở về trạng thái ban đầu. Tiếp sau đó một khoảng thời gian đã định trước, các tiếp điểm tác động có tính thời gian sẽ chuyển về trạng thái ban đầu.
