Ý nghĩa các ký hiệu trên MCCB - Thiết bị bảo vệ quá tải, ngắn mạch, sụt áp trong hệ thống điện

Nguyễn Minh Chủ Nhật, 13 tháng 6, 2021

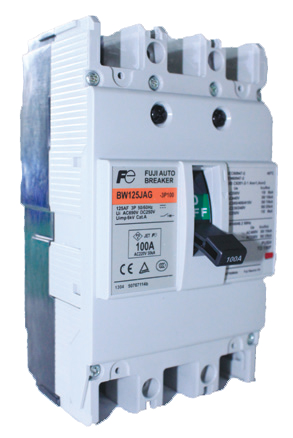

MCCB là một thiết bị điện được biết đến như một công cụ bảo vệ quá tải, ngắt mạch, sụt áp....mạch điện. Các ký hiệu ghi trên MCCB đều có ý nghĩa riêng của nó mà mọi người nên tìm hiểu qua sẽ giúp ích rất nhiều khi sử dụng.



Các ký hiệu trên MCCB

Ký hiệu

Ý nghĩa

Ví dụ

In

Dòng định mức 2,3,6,10,16,20,25....Với các dòng định mức lớn của các CB lớn như MCCB, ACB thì dòng này sẽ đi kèm với các loại máy biến áp điện lực có công suất lớn tương ứng.

Trạm 200kva tương ứng với 315A, trạm 250kva tương ứng với 400A, trạm 315kva tương ứng với 500A..

Icu

Viết tắt của từ ultimated current có khả năng chịu đựng dòng điện lớn nhất của tiếp điểm CB trong 1 giây.

Nếu Icu=10KA thì tiếp điểm mà CB sẽ chịu đựng được dòng điện 10KA trong 1 giây, thông số này sẽ cho biết độ bền của tiếp điểm của CB. Ngoài ra thì thông số Ics cũng có các tính chất tưng tự, không chỉ vậy có một số thiết bị Ics có thể chịu được trong 3 giây.

Service Breaking capacity (%Icu)

Đây là khả năng cắt thực tế khi xảy ra sự cố của thiết bị đó, việc này lại chịu sự phụ thuộc vào từng nhà sản xuất khác nhau (điều này là do công nghệ của từng hãng sử dụng là khác nhau).

Cùng 1 hãng LS ta sẽ có 2 loại MCCB đó là ics=50% icu và ics=100% icu...

Characteritic cuver

Đây còn được gọi là đường cong chọn lọc của CB. Đây là thông số rất quan trọng, quyết định cho việc chọn CB ở vị trí nào trong hệ thống điện. Bạn cần phải tìm hiều thật kỹ các tài liệu nói về đường cong chọn lọc này



Mechanical/electrical endurace

Số lần đóng cắt cơ khí cho phép

Bạn cắt CB rồi sau đó lại bật CB lên thì việc này được gọi là 1 lần đóng ngắt. Thông thường CV cũng quy định số lần này. Các MCB có quy định đóng ngắt từ 7500  đến 10000 lần còn MCCB thì hơn 10000 lần. ACB chỉ trong khoảng 8000 lần tùy vào từng hãng.

Icw (rated short- time) withstand currtent

Thể hiện khả năng chịu dòng ngắn mạch của máy cắt do nhà sản xuất đưa ra ứng với một khoảng thời gian  nhất định.
