Cấu tạo các bộ phận cơ bản của biến tần (P2)

Nguyễn Minh Monday, 30 August, 2021

Tại bài trước, chúng ta đã có cái nhìn sơ bộ Biến tần là gì và Nguyên lý hoạt động của biến tần. Biến tần có rất nhiều bộ phận tích hợp để đáp ứng nhiều ứng dụng phục vụ cho nhiều ngành công nghiệp. Tại bài viết này, chúng ta sẽ tìm hiểu cấu tạo các bộ phận cốt lõi để tạo nên 1 biến tần.

Cấu tạo các bộ phận cơ bản của biến tần

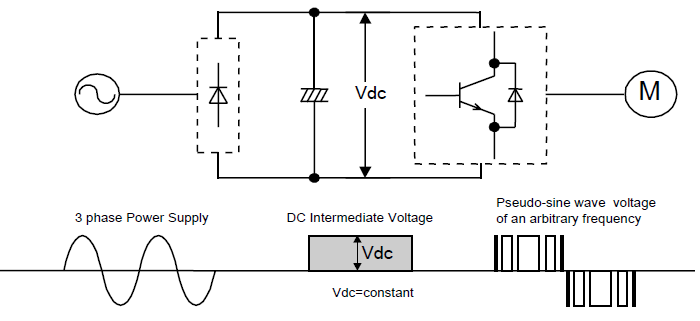

Cấu tạo chính của biến tần bao gồm 3 bộ phận chính: Khối chỉnh lưu đầu vào, khối nghịch lưu và phần điều khiển.

Bộ chỉnh lưu (Diode)


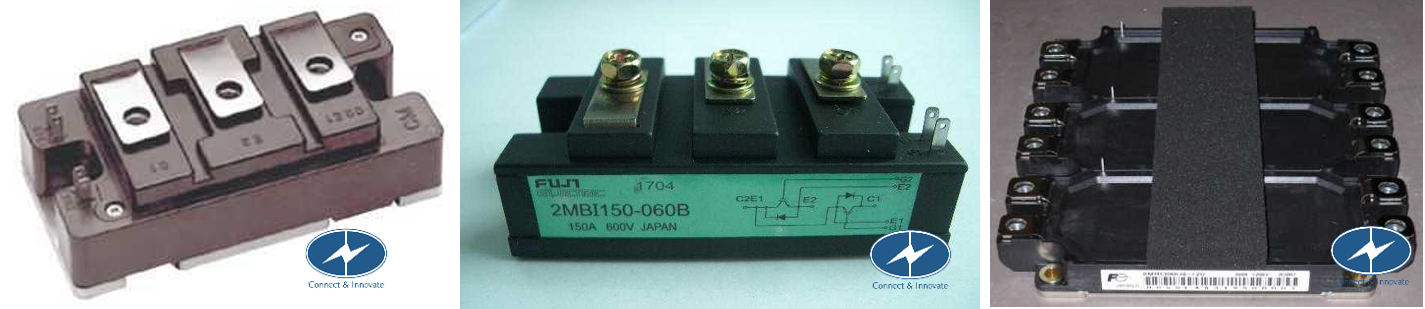

Ảnh thực tế Diode bên trong biến tần Fuji Electric

Bộ chỉnh lưu cầu diode tương tự với các bộ chỉnh lưu thường thấy trong bộ nguồn, trong đó điện áp xoay chiều được chuyển đổi thành một chiều. Điện áp sau khi chỉnh lưu qua giàn tụ lọc để có điện áp phẳng, ổn định (DC bus) để cung cấp nguồn cho IGBT.

Bộ nghịch lưu (IGBT)

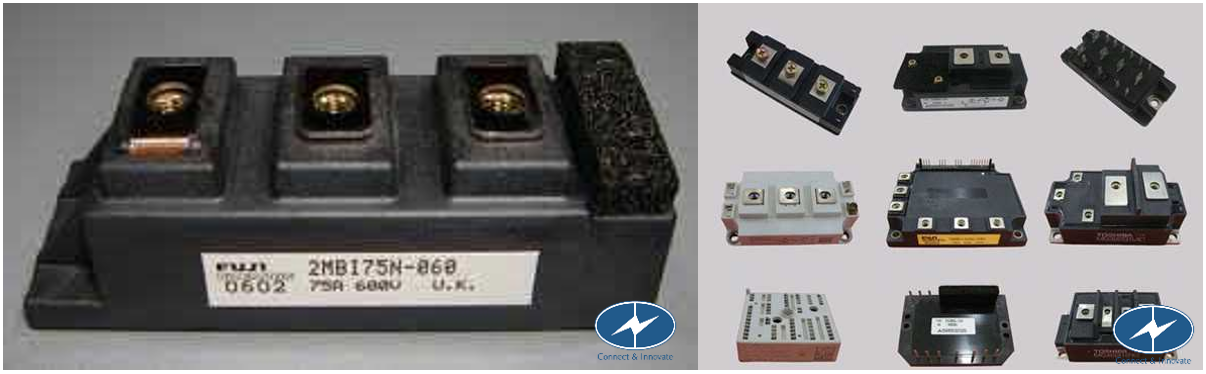

Ảnh thực tế IGBT trong biến tần Fuji Electric

Thiết bị IGBT chuyển mạch nhanh và cho hiệu suất cao. Là bộ phận không thể thiếu trong cấu tạo các bộ phận cơ bản của biến tần, IGBT được điều khiển kích mở theo trình tự để tạo xung với các độ rộng khác nhau từ điện áp DC Bus được trữ trong tụ điện. Bằng cách sử dụng phương pháp Điều chế Độ rộng Xung PWM, IGBT có thể được kích mở theo trình tự để đầu ra giống với sóng dạng sin được áp dụng trên sóng mang.

PWM có thể được sử dụng để tạo đầu ra cho động cơ giống hệt với sóng dạng sin. Tín hiệu này được sử dụng để điều khiển tốc độ và mô-men xoắn của động cơ.

Phần điều khiển

Sơ đồ phần điều khiển trong biến tần

Phần điều khiển sẽ kết nối với mạch ngoại vi nhận tín hiệu đưa vào IC chính để điều khiển biến tần theo cấu hình và cài đặt của người sử dụng. Do đó, phần điều khiển sẽ bao gồm:

+ IC chính: Để xử lý thông tin và điều khiển hoạt động của biến tần.

+ Ngõ vào analog: Nhận tín hiệu điện áp 4-20mA hay điện áp 0-10V.

+ Ngõ vào số: Để kích cho biến tần chạy.

+ Ngõ ra analog: Kết nối với thiết bị ngoại vi khác để giám sát hoạt động của biến tần.

+ Ngõ ra số: Xuất tín hiệu chạy, cảnh báo,...
